xv6笔记

教程：https://xv6.dgs.zone/

实验代码：https://github.com/Wcacciatori/xv6-labs

第一章 操作系统接口

1.1 进程与内存

fork复制创建新进程

exec为替换进程内存，即fork复制过来的进程和父进程是完全一样，这样没有意义，所以需要exec来为新进程指定运行内容。

fork和exec分开的原因是中间可以进行io的重定向

1.2 IO与文件描述符

文件描述符是一个小整数，可以代指文件，设备，管道等等。是这些东西的抽象。进程可以通过打开一个文件，目录，设备，或创建一个管道或复制现有描述符来获取文件描述符。

每个进程都有一个文件描述符的私有空间

文件描述符“0”一般指标准输入（键盘）

文件描述符“1”一般指标准输出（屏幕）

文件描述符“3”一般指标准错误输出（屏幕）

和io相关的系统调用：

int read(int fd, char *buf, int n)//从文件描述符fd最多读取n字节存到buf中
int write(int fd, char *buf, int n)//从buf中写n字节到文件描述符fd中
dup(int oldfd)//创建一个现有文件描述符的副本指向相同的文件，拥有相同的偏移量，访问权限。

1.3 管道

相关系统调用：

int pipe(int p[])//创建一个管道，把read/write文件描述符放在p[0]和p[1]中

管道读端作为标准输入执行程序wc

int p[2];//声明管道读端和写端文件描述符存放的数组
char *argv[2];//存参数，一会重新给子进程指定程序用
argv[0] = "wc";
argv[1] = 0;
pipe(p);//创建一个管道，读端文件描述符为p[0]写端文件描述符为p[1]
if (fork() == 0) {//创建子进程，返回值为0进入子进程，为1继续父进程。在这里紧跟着if后面的是子进程内容，else里的是父进程要执行的
    close(0);//关闭标准输入，给等下的管道读端腾地方
    dup(p[0]);//复制一个管道描述符，新分配的文件描述符总是当前进程中编号最小的未使用描述符。故管道的读端替代了标准输入的位置
    close(p[0]);//关掉管道的读端文件描述符
    close(p[1]);//关掉管道的写端文件描述符
    exec("/bin/wc", argv);//参数1：程序所在地址  参数2：程序所需参数
} else {//父进程fork完返回1，故进入else
    close(p[0]);//关闭管道的读端因为用不到（父发子读）
    write(p[1], "hello world\n", 12);//往管道写端写内容
    close(p[1]);//写完关掉
}

1.4 文件系统

相关的系统调用：

int mkdir(char *dir)//创建一个新目录
int chdir(char *dir)//改变当前的工作目录，改到dir去
int mknod(char *file, int, int)//创建一个设备文件，参数1是文件地址，参数23是主设备号和次设备号
int fstat(int fd, struct stat *st)//将打开文件fd的信息放入*st
int stat(char *file, struct stat *st)//将指定名称的文件信息放入*st
    //结构体的内容：
    struct stat {
    int dev;     // 文件系统的磁盘设备
    uint ino;    // Inode编号
    short type;  // 文件类型
    short nlink; // 指向文件的链接数
    uint64 size; // 文件字节数
    };
int link(char *file1, char *file2)//为文件file1创建另一个名称(file2)
int unlink(char *file)//删除一个文件

Linux系统调用之xargs：

通用命令格式：somecommand |xargs -item command

来个例子：echo "--help" | xargs cat

他等同于：cat --help

于是我们知道，xargs的作用是将管道前面的输出作为管道后面命令的参数。

第二章 系统调用

Lab 2-1思路：

添加一个系统调用的一般步骤

1. 添加系统调用的原型，添加用户存根
2. 添加系统调用编号
3. 在内核空间写系统调用的功能代码

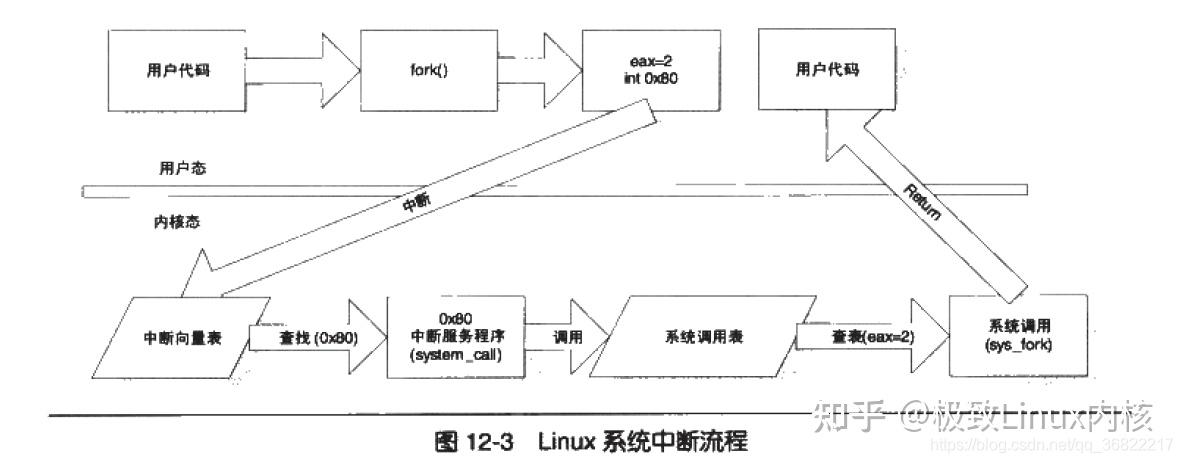

2.1 系统调用具体过程

通过中断实现

xv6系统调用由用户空间到内核空间的关键：entry（“trace”）相当于中断服务程序

第三章 页表

用户指令和内核指令使用的都是虚拟地址（页表形式）

3.1 硬件相关

虚拟地址和物理地址之间的转换是通过硬件（寄存器）来建立联系的。

虚拟地址64位，但是只使用低39位，39位中，高27位为页表索引值，低12位为偏移值。

通过页表索引值在页表中找到对应条目。页表条目包括44位物理地址和一些标志位。

最终的物理地址由条目中的44位做高位，虚拟地址中的偏移值做低位形成56位物理地址。

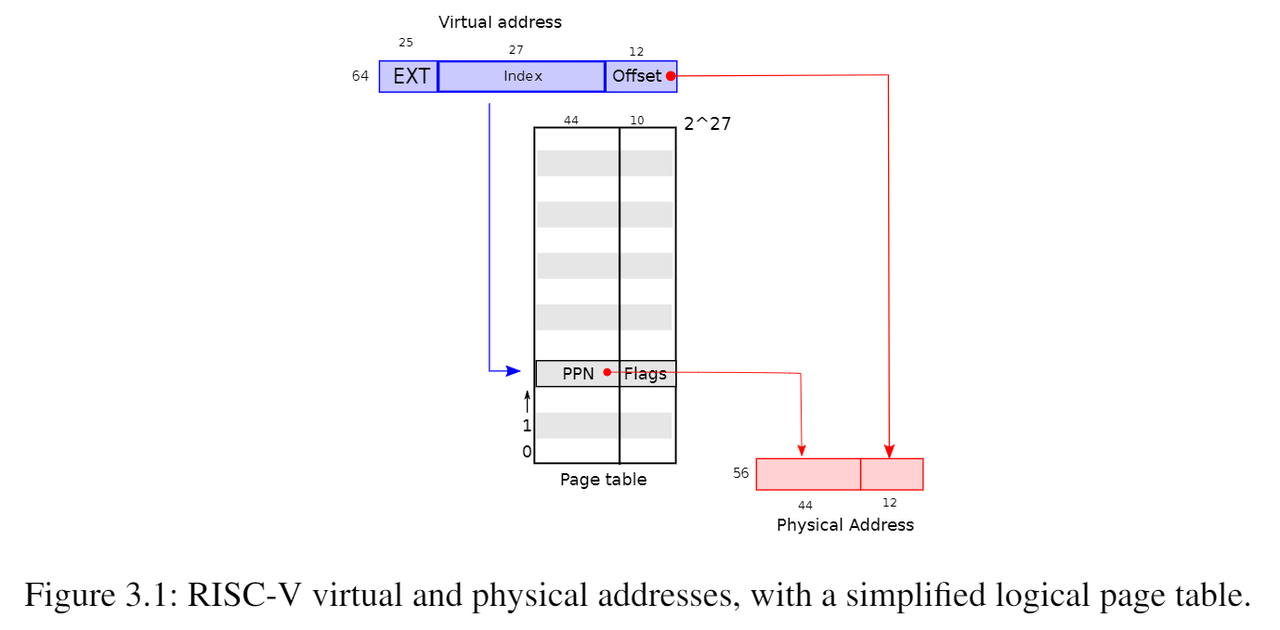

图示：

由此，每一页的大小就是虚拟地址中的偏移位形成的4096bit。索引值相当于页号。

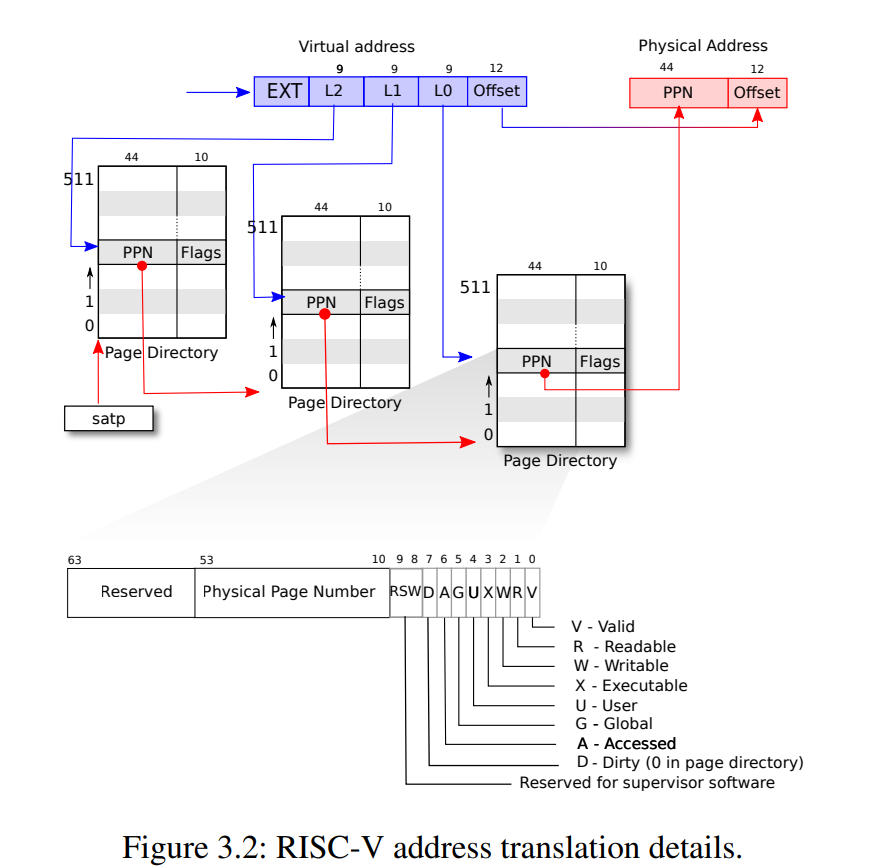

实际的转换是通过三级页表实现的，如图：

分成三级的好处是：三级页表结构允许高效地映射大范围的虚拟地址空间到物理内存，同时在内存中只需要维护实际使用到的页表部分，节省了内存资源。

每个PTE包含标志位，这些标志位告诉分页硬件允许如何使用关联的虚拟地址。PTE_V​指示PTE是否存在：如果它没有被设置，对页面的引用会导致异常（即不允许）。PTE_R​控制是否允许指令读取到页面。PTE_W​控制是否允许指令写入到页面。PTE_X​控制CPU是否可以将页面内容解释为指令并执行它们。PTE_U​控制用户模式下的指令是否被允许访问页面；如果没有设置PTE_U，PTE只能在管理模式下使用。

3.2 内核空间

蹦床页面，相当于中断函数处理界面前的统一处理（保存现场，切换空间，执行代码）

lab3-2

• 在​​struct proc​​中为进程的内核页表增加一个字段​，添加了K_pagetable.
• 为一个新进程生成一个内核页表的合理方案是实现一个修改版的​​kvminit​​ ，这个版本中应当创造一个新的页表而不是修改​​kernel_pagetable​​。你将会考虑在​​allocproc​​中调用这个函数。
• 确保每一个进程的内核页表都关于该进程的内核栈有一个映射。在未修改的XV6中，所有的内核栈都在​​procinit​​ 中设置。你将要把这个功能部分或全部的迁移到​​allocproc​​中。
• 修改​​scheduler()​ ​ 来加载进程的内核页表到核心的​​satp​​ 寄存器(参阅​​kvminithart​​ 来获取启发)。不要忘记在调用完​​w_satp()​ ​ 后调用​​sfence_vma()​
• 没有进程运行时​​scheduler()​ ​ 应当使用​​kernel_pagetable​
• 在​​freeproc​​中释放一个进程的内核页表。待办，没有做好。
• 你需要一种方法来释放页表，而不必释放叶子物理内存页面。
• 调式页表时，也许vmprint能派上用场
• 修改XV6本来的函数或新增函数都是允许的；你或许至少需要在***kernel/vm.c***和***kernel/proc.c***中这样做（但不要修改​***kernel/vmcopyin.c***​, ​***kernel/stats.c***​, ​***user/usertests.c***​, 和​***user/stats.c***）
• 页表映射丢失很可能导致内核遭遇页面错误。这将导致打印一段包含sepc=0x00000000XXXXXXXX​的错误提示。你可以在***kernel/kernel.asm***通过查询XXXXXXXX来定位错误。

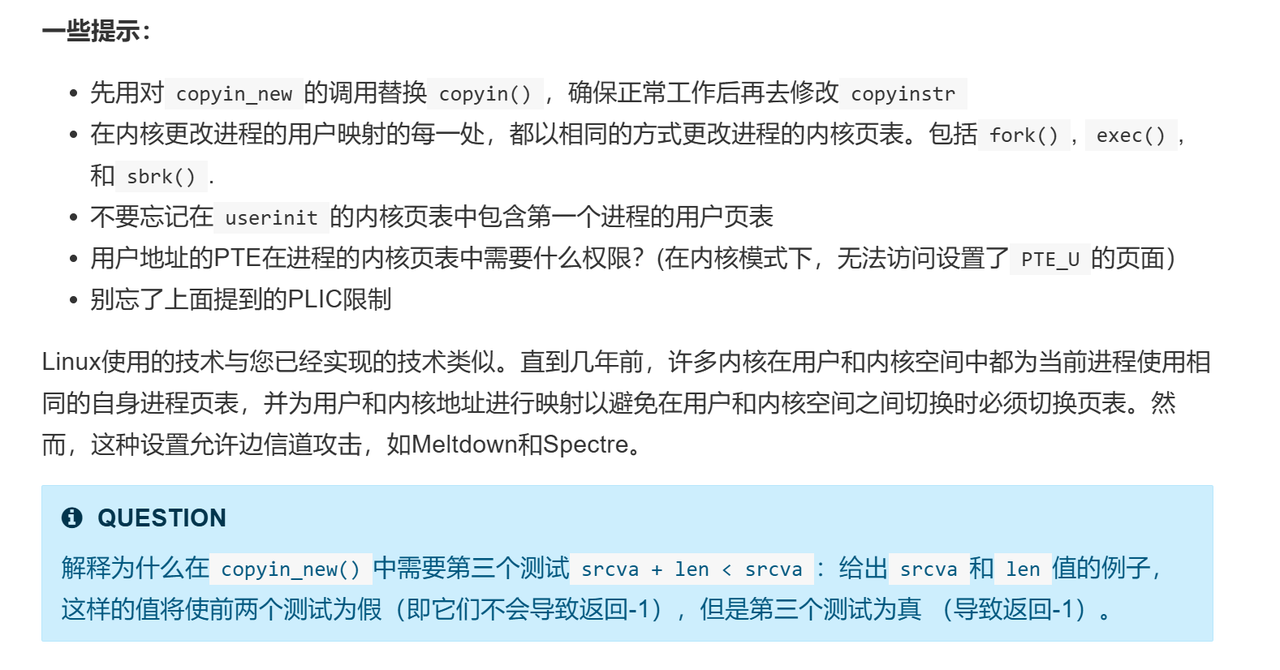

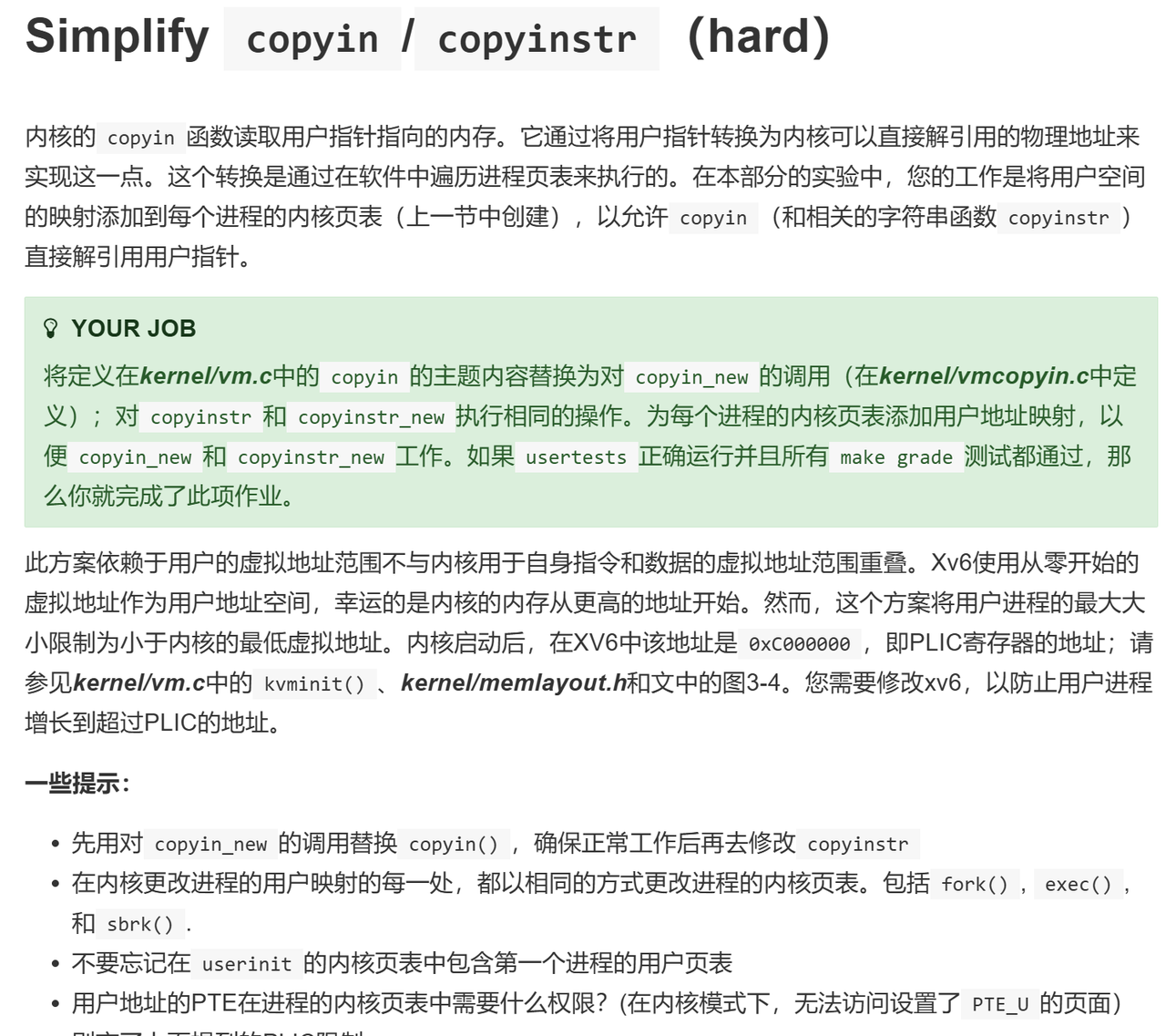

lab3-3

lab中遇到的一些问题

• lab1-5问题：忘记排除 . 目录，导致一直循环遍历根目录

• lab1-6 make: *** No rule to make target 'user/_xargs', needed by 'fs.img'. Stop.
  ​

  • 原因，把args.c目录不小心放在了user目录之外。

• 内核页表和内核栈的关系？栈需要空间，这个空间正是和页表对应。

• 释放进程内核页面时，为什么不用把叶子物理页面释放了？

  • 因为你的叶子物理内存中内核区的会被其他内核页表使用。（每个进程都建立了到设备地址的映射） 程序独有的物理页面可以用之前的代码释放
  • 叶子？？？：第三级页表的页表项

• 物理地址>>12=第三级页表的物理地址[55-12]（0-11为0）=第二级页表项[53-10]

• 第二级页表项>>9=页表项的索引

• lab3-2

  • 当vm.c顶部头文件包含顺序如下时

  #include "param.h"
  #include "types.h"
  #include "memlayout.h"
  #include "elf.h"
  #include "riscv.h"
  #include "defs.h"
  #include "fs.h"
  #include "proc.h"
  #include "spinlock.h"

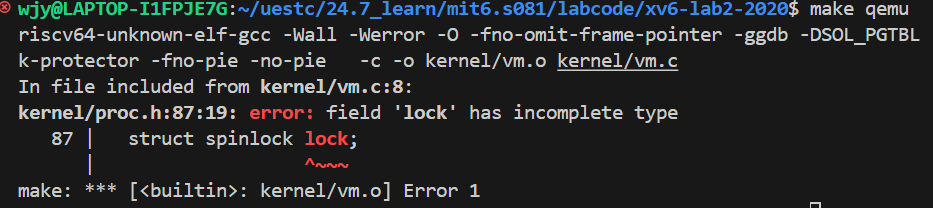

有如下报错：

当vm.c顶部头文件包含顺序如下时：

#include "param.h"
#include "types.h"
#include "memlayout.h"
#include "elf.h"
#include "riscv.h"
#include "defs.h"
#include "fs.h"
#include "spinlock.h"//把自旋锁结构定义的头文件置于proc.h之前
#include "proc.h"

报错解决。

defs.h中是对自旋锁结构的一个向前声明，spinlock.h中是自旋锁结构的定义，proc.h中使用了自旋锁结构。第一次的尝试中，先包含proc.h，也就是先使用了一下自旋锁结构，此时编译器还不知道自旋锁结构的具体定义是什么，所以会产生报错：lock是不完整的类型。第二次尝试中，自旋锁的定义放在了使用前，就没问题了。
